# JB/ZQ 4321標準中U型螺栓的尺寸與標準知識科普

## 一、標準概述

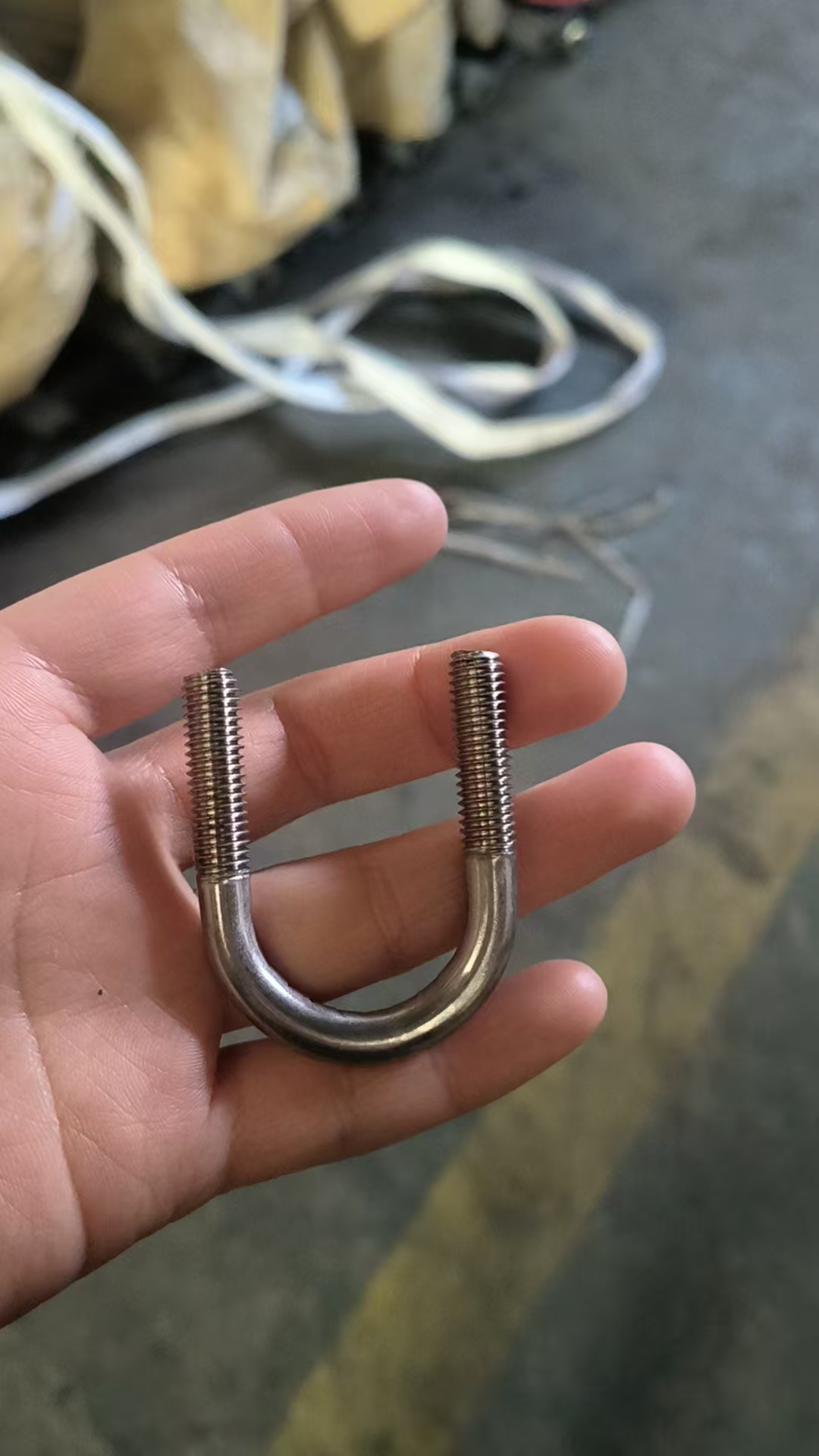

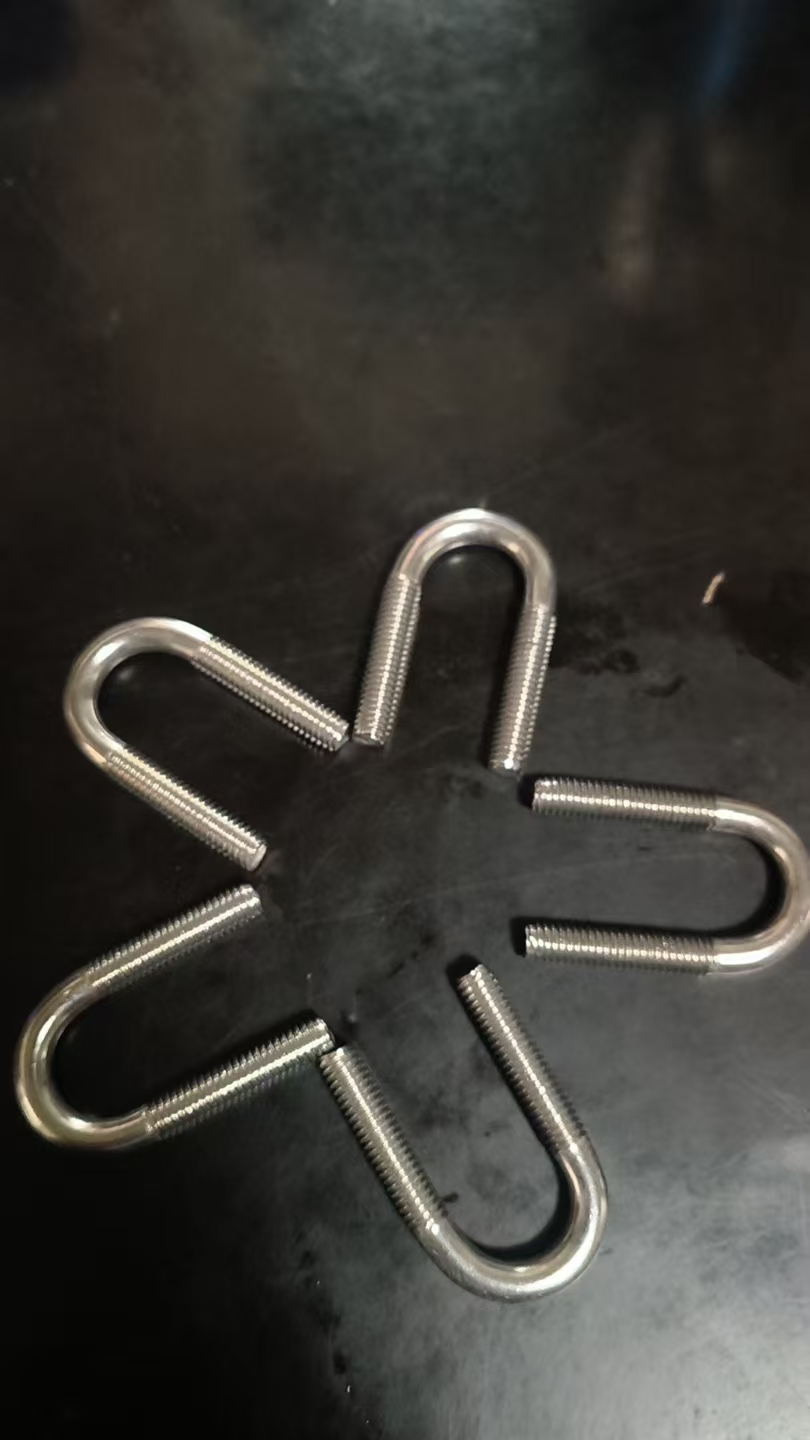

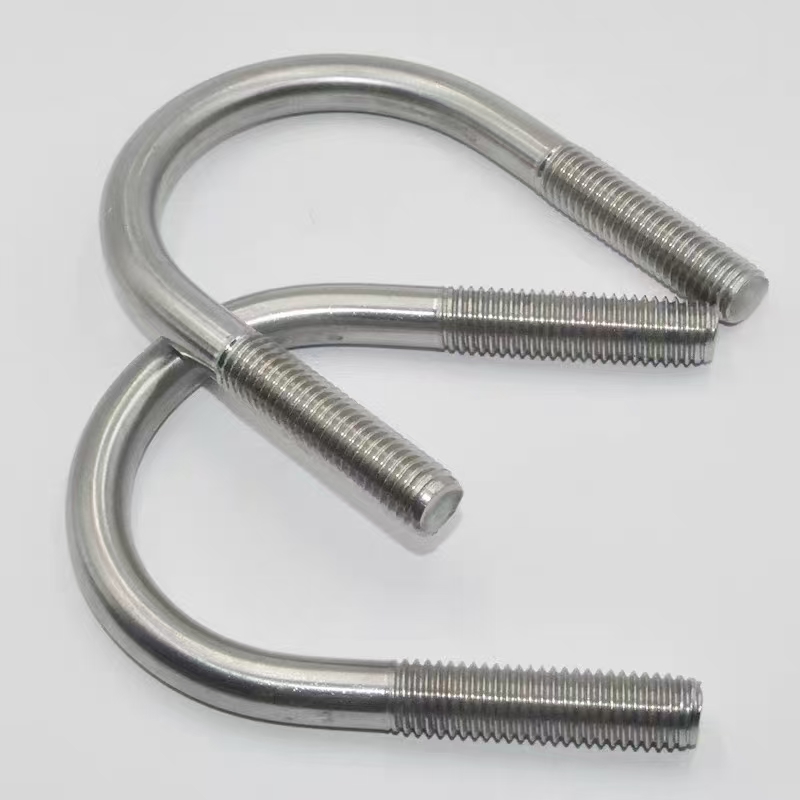

U型螺栓(又稱騎馬螺栓)是一種U形非標緊固件,兩端帶有螺紋,通過螺帽配合固定管道或片狀物(如汽車板簧、建筑結構件等)。其名稱源于安裝時類似“騎馬”的形態。盡管U型螺栓無統一國家標準,但機械行業標準**JB/ZQ 4321-2006**(替代舊版JB/ZQ 4321-1997)是目前廣泛采用的技術規范,規定了其尺寸、材質、性能及標記方式。
該標準覆蓋了碳鋼與不銹鋼材質,適用于管道固定、車輛底盤連接、橋梁工程等領域。國際對標標準包括德標DIN 3570、美標IFI 136等,支持定制化生產。

---
## 二、尺寸規格

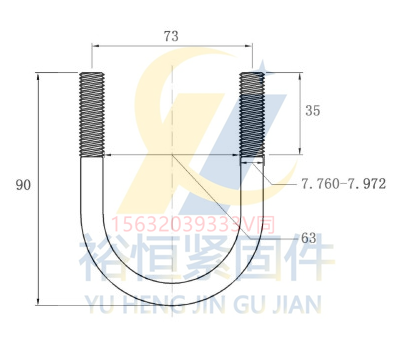

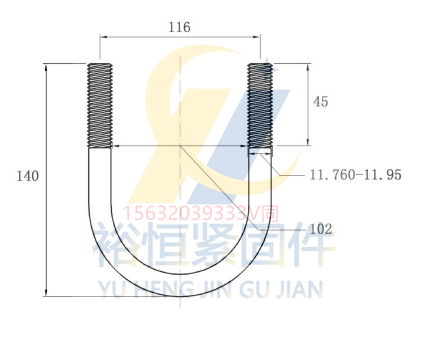

### 1. 核心參數
U型螺栓的規格主要由**管子外徑(Da)**決定,其他關鍵參數包括:
- **R**:彎曲半徑,與Da相關;
- **d**:螺紋規格(如M6、M12等);
- **總長(L0)**:螺栓整體長度;
- **a、b、m**:分別為U形開口寬度、腿部間距及螺紋段長度。
### 2. 規格表示示例
以Da=25mm為例:
- 普通U型螺栓標記為:**U形螺栓 25 JB/ZQ4321-2006**
- 鍍鋅版本標記為:**U形螺栓 25-Zn JB/ZQ4321-2006**。
### 3. 常見規格表(部分)

| Da (mm) | R (mm) | d (螺紋) | 總長 (mm) | a (mm) | b (mm) | m (mm) |
|---------|--------|----------|-----------|--------|--------|--------|
| 14 | 8 | M6 | 98 | 33 | 22 | 22 |
| 25 | 14 | M10 | 143 | 44 | 28 | 38 |
| 102 | 53 | M16 | 365 | 93 | 38 | 122 |
| 219 | 112 | M16 | 680 | 152 | 240 | 1075 |
(完整表格可參考行業標準文件)

---
## 三、材質與性能
### 1. 碳鋼材質(Q235A)
- **化學成分**:含碳量≤0.22%,硅≤0.35%,錳≤1.4%,磷、硫含量分等級控制。
- **力學性能**:屈服強度≥235 MPa,抗拉強度370-500 MPa,伸長率≥21%。
- **適用場景**:通用機械、車輛底盤等非腐蝕環境。
### 2. 不銹鋼材質(如SUS304)
- **化學成分**:鉻15-20%,鎳8-19%,碳≤0.1%,抗腐蝕性強。
- **力學性能**:抗拉強度≥700 MPa,規定非比例伸長應力≥450 MPa。
- **適用場景**:化工、海洋工程等高腐蝕環境。
---
## 四、技術條件與表面處理
1. **螺紋公差**:6g級,滿足通用裝配需求。
2. **表面處理**:
- **碳鋼**:鍍鋅(白鋅/黃鋅/達克羅)、發黑、熱滲鋅;
- **不銹鋼**:鈍化或保持本色。
3. **性能等級**:支持4.6、8.8、10.9級(碳鋼)及A2-70、A4-80級(不銹鋼)。

---
## 五、應用場景
U型螺栓的廣泛應用領域包括:
1. **汽車工業**:固定底盤板簧、排氣管;
2. **建筑工程**:管道支架、鋼結構連接;
3. **能源運輸**:輸油/氣管道固定;
4. **船舶與橋梁**:纜索及重型設備錨固。
---
## 六、標準更新與版本差異
- **JB/ZQ 4321-2006**為現行標準,替代了1997/1998版,優化了材料性能要求及標記規則。
- 舊版標記示例為“JB/ZQ 4321-97”,新版統一為“JB/ZQ4321-2006”。

---
## 七、選型建議
1. **按管道外徑選擇**:Da需與實際管徑匹配,避免間隙過大或過緊。
2. **環境適配**:潮濕/腐蝕環境優先選用不銹鋼材質。
3. **載荷要求**:高載荷場景選擇8.8級及以上碳鋼或A4-80不銹鋼。

如需完整規格表或定制參數,可參考標準文件或聯系裕恒緊固件獲取技術支持。
